Wenn aus einer Hangsicherung Felskunst wird
Heikle Geländeabschnitte zu sichern, an denen
Gesteinsabbrüche drohen, gehört für Firmen wie die Gasser Felstechnik AG in
Zeiten des Klimawandels zum täglichen Geschäft. Dass sich nach einem Eingriff auch
der natürliche Charakter des Felses wieder herstellen lässt, zeigt ein Beispiel
aus Rapperswil-Jona.
Quelle: Gasser Felstechnik AG

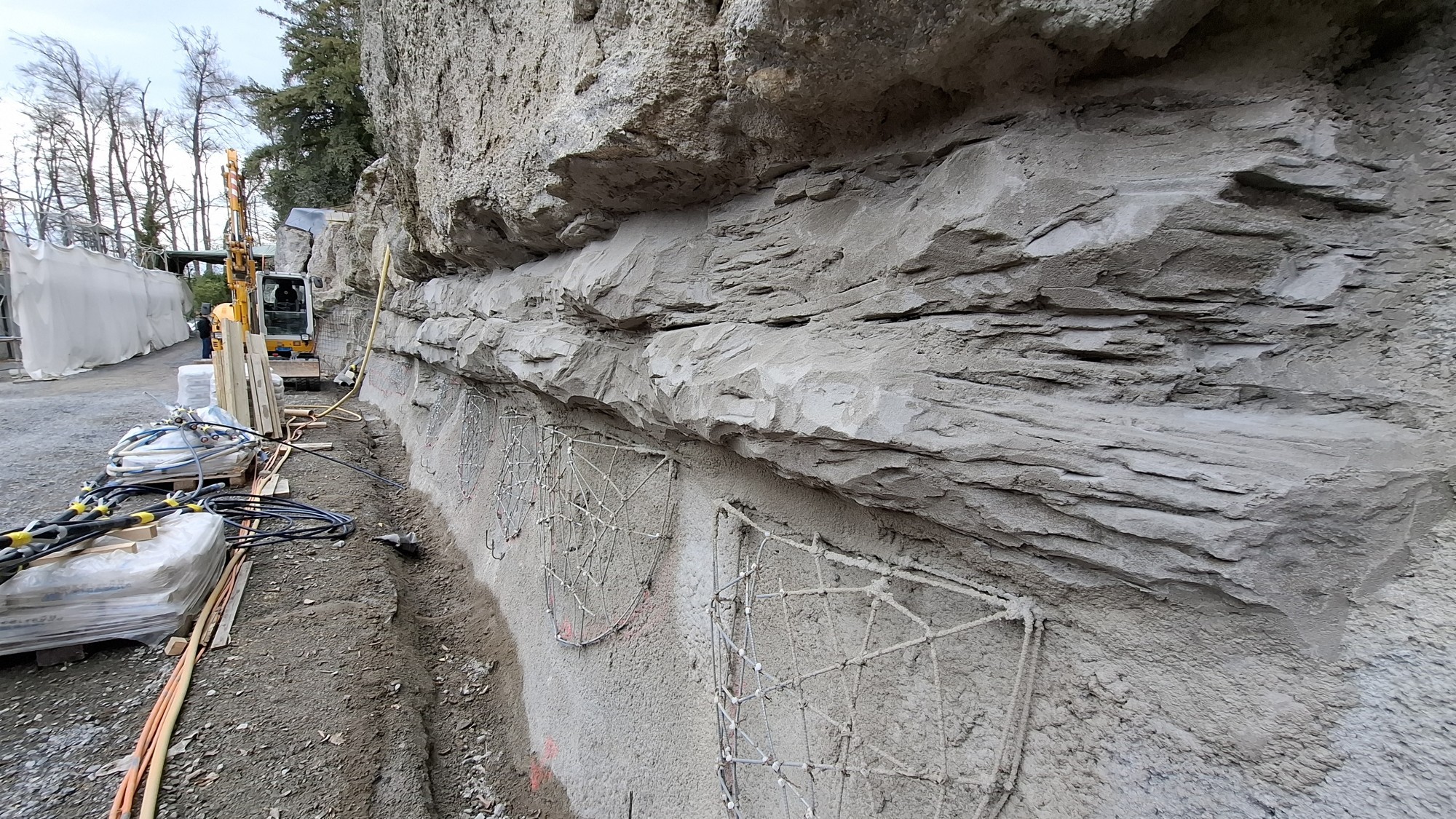

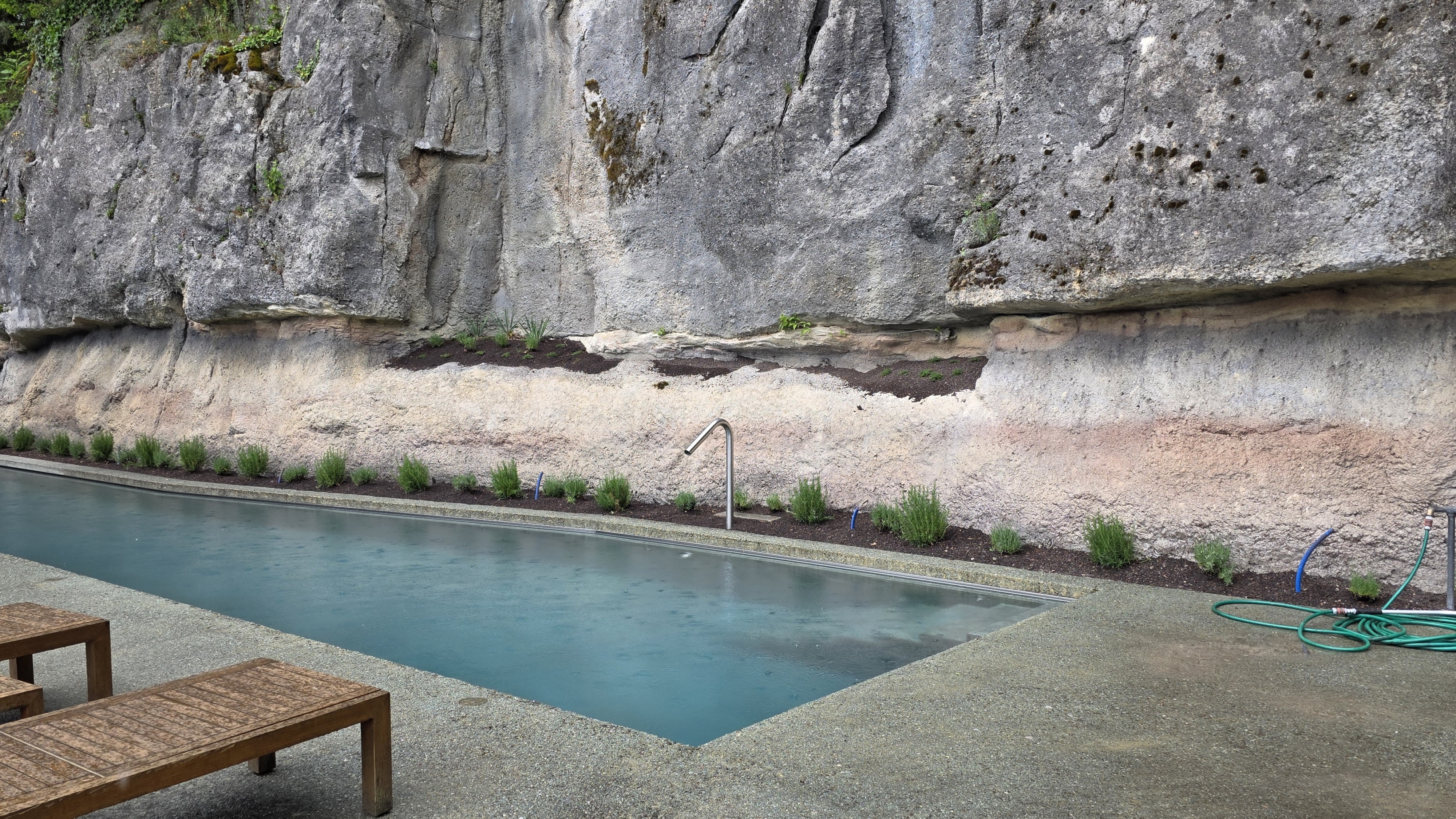

Eine Felswand, drei verschiedene Stadien: Der obere Fels ist unbehandelt, in der Mitte ist die Decklage aus Spritzbeton respektive der Kunstfels vor dem abschliessenden Farbauftrag zu sehen, darunter die Stahlgestänge als Grobmodellierung für den dort noch zu schaffenden Kunstfels.
Auf einem Privatgrundstück nahe des Zürichsees in Rapperswil-Jona SG bricht ein 0,75 Kubikmeter grosser Felsbrocken urplötzlich aus einer überhängenden Felswand und stürzt auf den darunterliegenden, gepflasterten Parkplatz. Nachdem sich zuvor immer wieder einmal Verwitterungsschutt aus den unterlagernden und erosionsanfälligen, stark sandigen Mergeln bis mergeligen Sandsteinen gelöst hatte, stand für die Bauherrschaft nach diesem Ereignis im vergangenen Herbst endgültig fest: Hier muss etwas getan werden.
«Geologische Abklärungen haben dann ergeben, dass die ursprünglich sprengtechnisch erstellte Felsböschung aus äusserst harter Nagelfluh bergseitig spitzwinklig respektive im Winkel von zirka 15-20 Grad durchsetzt ist, und zwar von engständigen talparallelen, vertikal bis steil nach Süden einfallenden Klüften mit Abständen von rund 0.8 bis 3 Meter», erklärt Robert Haas, Leiter der Abteilung Felssicherung der Gasser Felstechnik AG, der das Projekt leitete. «Diese Situation hat zur Bildung entsprechend steilstehender plattenförmiger Kluftkörper geführt.» Teilweise hätten die erfassten Klüfte Öffnungsweiten im Dezimeter-Bereich aufgewiesen und seien zudem mit humosem Lockergestein verfüllt gewesen. Die Nagelfluh sowie der unmittelbar darunter lagernde Mergelkalk seien von verwitterungsanfälligen mergeligen Sandsteinen sowie sandigen Mergeln unterlagert gewesen. «Ohne Sicherung würde die Absturzgefahr der schweren Kluftkörper ansteigen, da sie zunehmend ihrer stützenden Unterlage beraubt würden», führt Haas aus. «Dadurch wären die Bereiche, in denen sich Menschen aufhalten, akut gefährdet.»
Quelle: Gasser Felstechnik AG

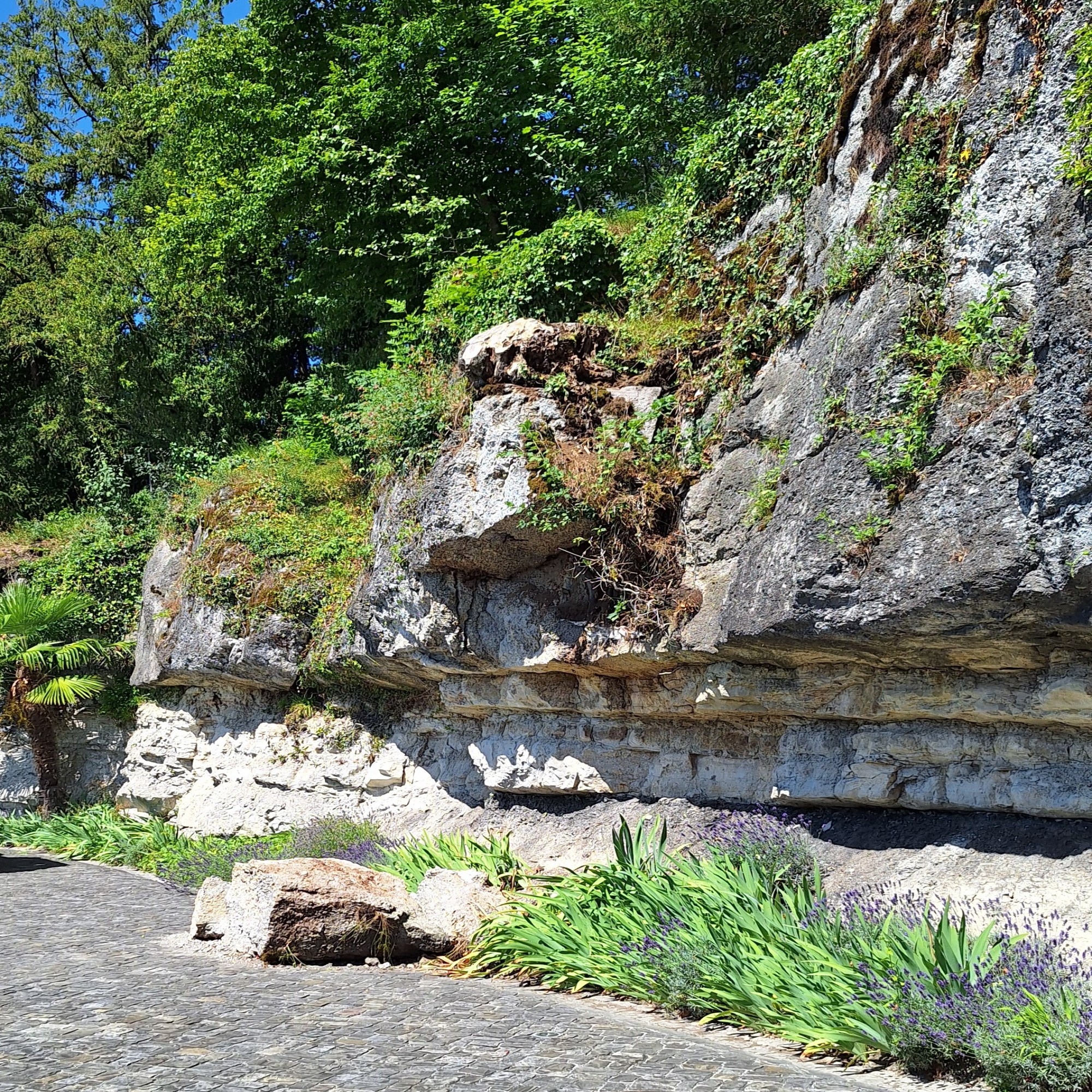

Der Ausgangszustand: Ein Gesteinsbrocken hat sich ohne Vorwarnung gelöst und ist auf den Parkplatz gestürzt. Entlang der rund 80 Meter langen Felswand hätte solch ein Ereignis wie im vergangenen Herbst ohne Sicherungsmassnahmen noch an vielen weiteren Stellen passieren können.
So weit, so normal für Haas und sein Team. Doch diese Bauherrschaft wünschte eine besondere Art der Ausführung: Die Felswand sollte nach dem Eingriff nicht nur gesichert sein, sondern möglichst genau wieder so aussehen wie zuvor. «Dass jemand statt einer blossen Betonwand eine Oberfläche in Naturstein-Optik wünscht, kommt ab und zu vor, aber so etwas wie hier am Gubelstein haben wir davor noch nie gemacht», erzählt Haas. Eine zentrale Rolle im Projekt habe die federführende Firma Oberholzer Bauleistungen AG aus Neuhaus SG gespielt. Sie war die Auftraggeberin, die Gasser AG führte die Arbeiten als Subunternehmer aus.
Ein nahegelegenes Vorbild
Gemeinsam machte sich das Team auf die Suche nach einer passenden Lösung. Ein Vorbild fanden die Beteiligten in den Kunstfels-Installationen im nahen Rapperswiler Knie's Kinderzoo. Den entscheidenden Tipp für die Wiederherstellung des natürlichen Felscharakters gab schliesslich die Firma Ovenstone AG. Die Gartenbauer aus dem zürcherischen Andelfingen, die schon im Zoo Zürich verschiedene Kunstfelsarbeiten ausgeführt hatten, stellten den Kontakt zum Designer Steffen Kroll her. Dieser kümmerte sich im wahrsten Sinne des Wortes um den Feinschliff.
Das heisst: Der eigens aus Deutschland angereiste Fachmann bearbeitete eine modellierfähige Decklage aus speziellem Spritzbetonmörtel. «Diese dritte Schicht hat keinerlei statische Funktion, da geht es allein um die Optik», betont Haas. Mit dem Carven der Oberfläche, welche dem echten Fels erstaunlich nahekomme und der ausgefeilten Farbtechnik, hätten die Kunstfelsenbauer eine verglichen mit dem Ausgangszustand nahezu eins zu eins identische Felsansicht erreicht.
Zwei Lagen Spritzbeton
Für die eigentliche Felssicherung wandte die Gasser-Crew bewährte Techniken an. So entfernten die vier Spezialisten, die wie die Partnerfirmen ein gutes Vierteljahr lang im Einsatz standen, zuerst mit Druckluft, Fräskopf, Spitzhammer und Pickel auf rund 100 Metern Länge Frostschäden, verwitterte und lose Partien aus der Wand. Dies, um unter den stark bewachsenen Felsräumen das unverwitterte standfeste Felsgefüge freizulegen. Auf dieser Basis erfolgte die konstruktive Sicherung. Dafür galt es zunächst, die überhängenden Kluftkörper an den Hauptproblemstellen provisorisch zu unterfangen.
Quelle: Gasser Felstechnik AG

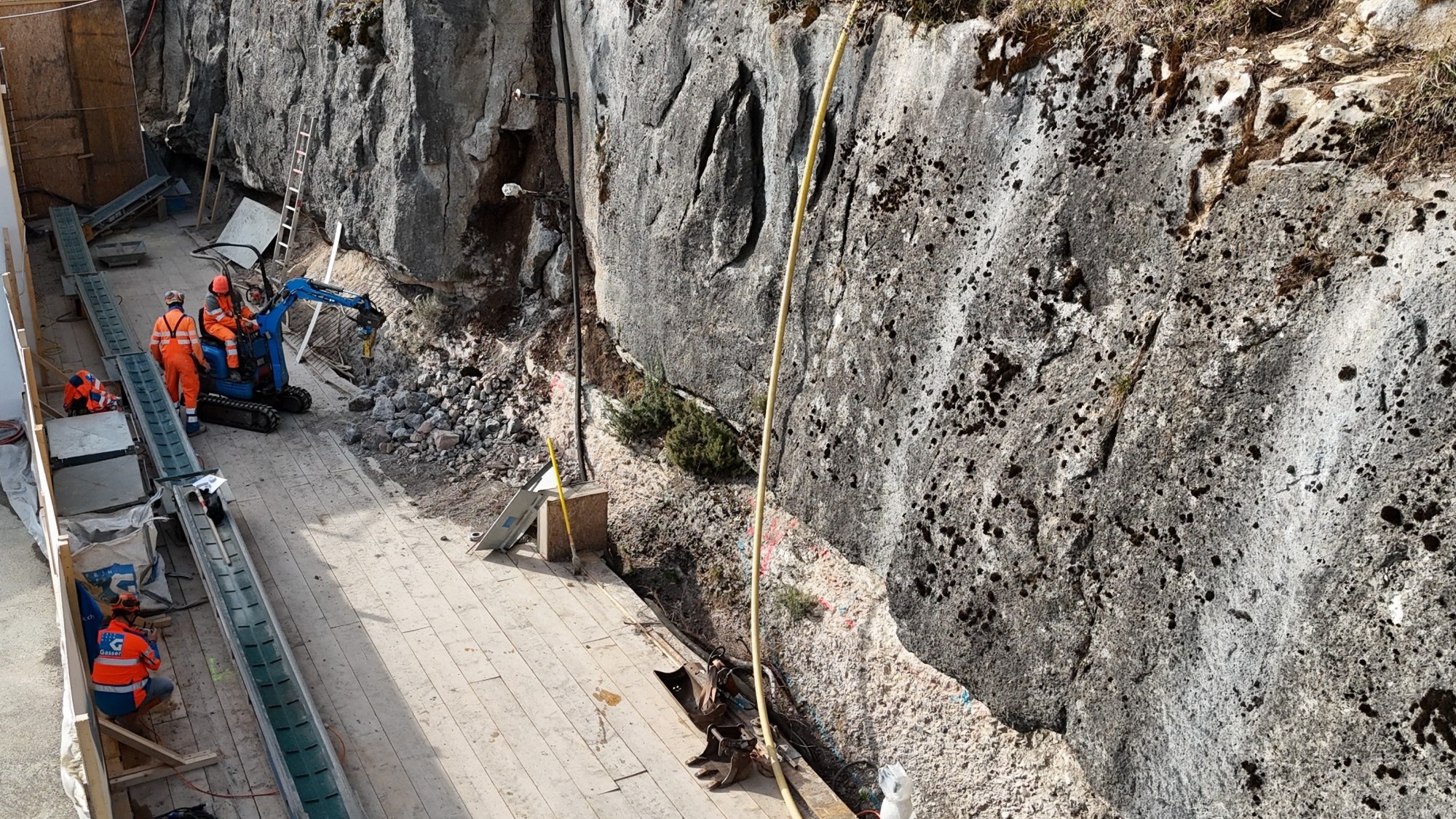

Die wichtige Vorarbeit: Mithilfe eines Kleinbaggers werden verwitterte Partien des urspünglichen Felses herausgespitzt.
Quelle: Gasser Felstechnik AG

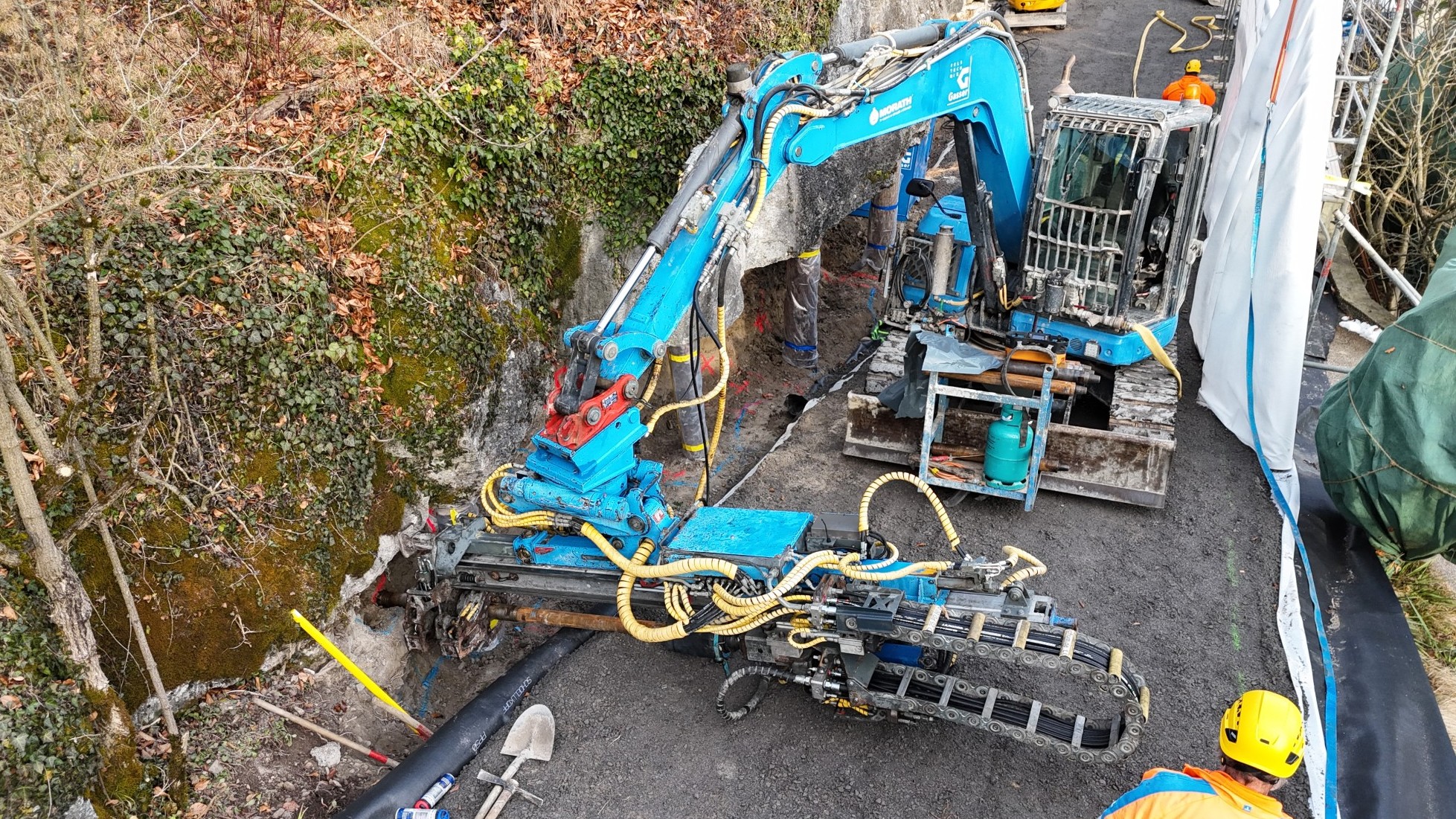

Nur am vorderen Teil der Felswand kam grösseres Gerät wie dieser Bohrbagger zum Einsatz, um verwitterte Felspartien abzutragen.
Quelle: Gasser Felstechnik AG

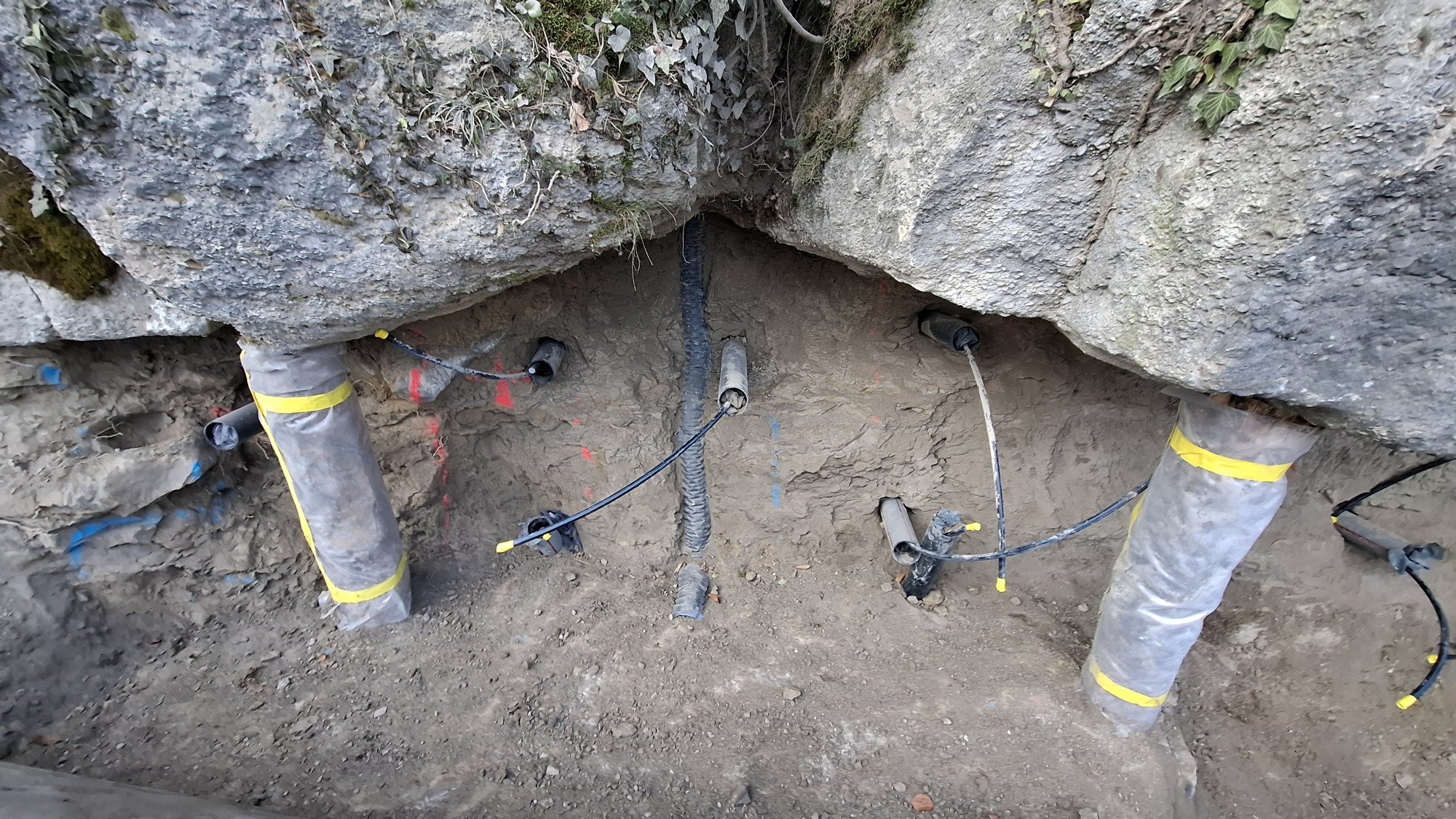

Nach dem Entfernen der verwitterten Felspartien wurden die überhängenden Kluftkörper mit Stützen aus Baumstämmen provisorisch unterfangen.
Quelle: Gasser Felstechnik AG

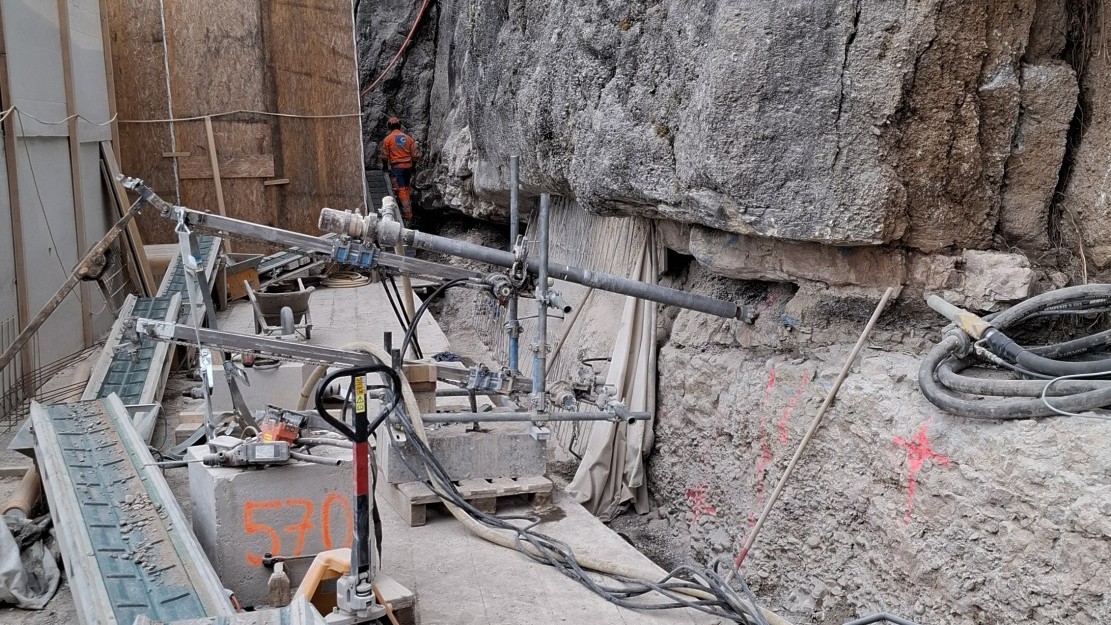

Auf einem grossen Teil des Areals konnten die Felstechnik-Spezialisten nur mit leichtem Gerät vorgehen, wie hier im Bild mit der Leichtbohrlafette zum Bohren der Löcher für die Rückverankerung.
Anschliessend erfolgte die definitive Sicherung mit über 200 Tonnen zweilagig bewehrtem Spritzbeton sowie bergseitigen Rückverankerungen. Für letztere fixierten die Spezialisten bis zu acht Meter lange, vertikale und leicht geneigte vorinjizierte Gewi-Anker mit dem Korrosionsschutz 2A im Felsen. Diese leiten die Zugkräfte und Lasten, welche durch die Bewegung im Grund weiterhin entstehen, in die tragfähigen Zonen des Untergrunds ab.
Zusammenspiel mit Felskünstler
«Weil das Gelände schwer zugänglich ist, konnten unsere Leute kaum grosse Maschinen einsetzen, sondern mussten teilweise von Hand und oft zu dritt mit einem Gerät wie etwa der Leichtbohrlafette hantieren», berichtet Robert Haas. Ein weiterer Unterschied zum gewohnten Vorgehen habe darin bestanden, dass sie die zweite Schicht Spritzbeton nicht, wie sonst üblich, möglichst glatt angebracht hätten, sondern bereits vormodelliert. Auf dieser zweiten Schicht fixierten die Gasser-Spezialisten gemäss Haas weitere Unterfangungen, die als Grobmodellierung fungierten. Dies geschah in enger Abstimmung mit Steffen Kroll. Der Felskünstler hatte zum Voraus von den ursprünglichen Felspartien Abschnitt für Abschnitt 3-D-Aufnahmen erstellt.
Quelle: Gasser Felstechnik AG

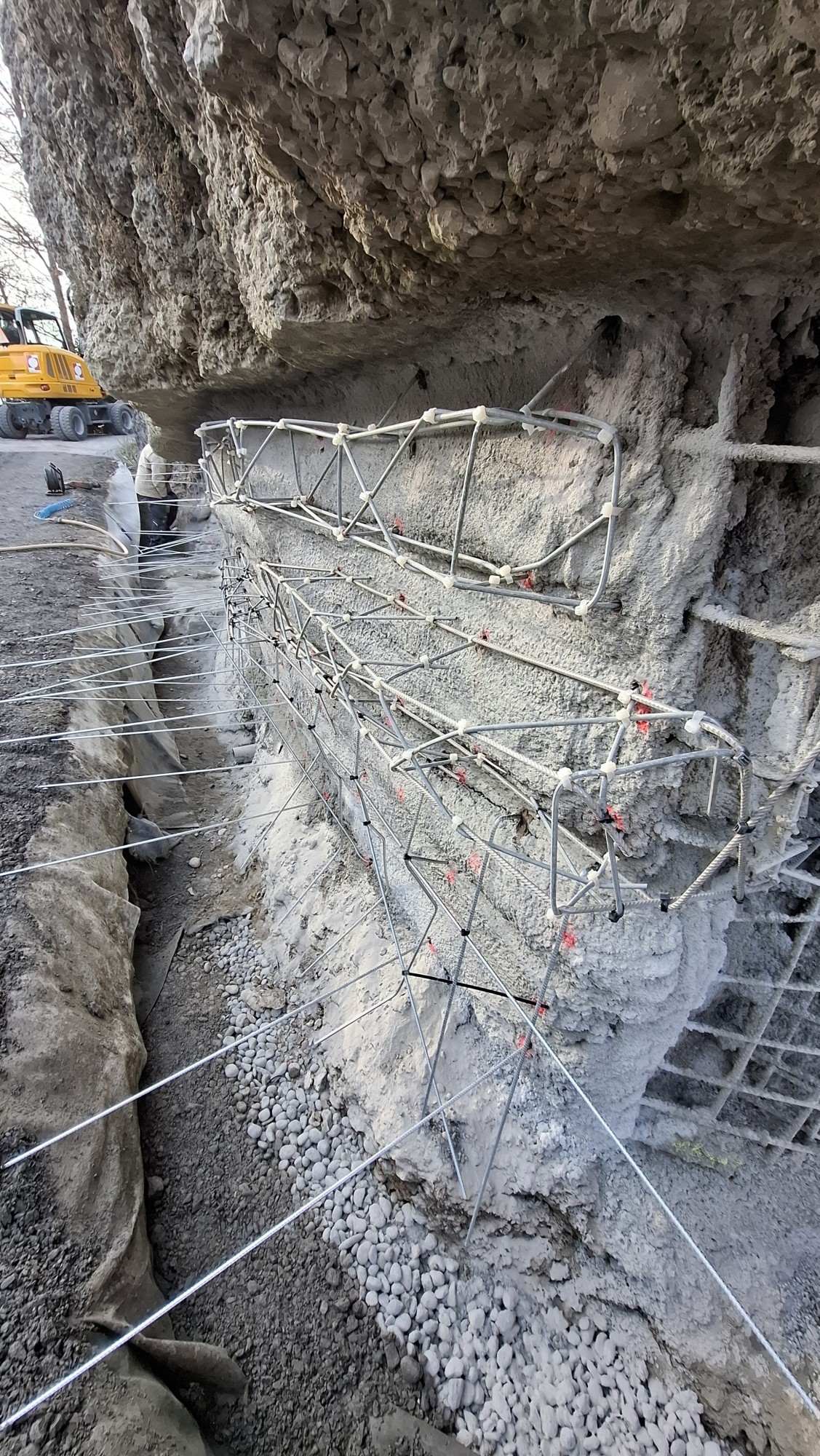

Was hier noch folgt, ist Felskunst: Auf der zweiten Lage mit dem bewehrten, rückverankerten Spritzbeton ist ein Stahlskelett angebracht. Es dient dem dem Felskünstler als Grobmodellierung der ebenfalls aus Spritzbeton bestehenden Decklage.
Die Unterfangungen verglich der Spezialist danach mit den Modellen auf seinem Tablet. Die Modellierung der dritten Schicht aus den Stahlgestängen führte Kroll selbst aus. Schliesslich brachte er selbst die Decklage aus Spritzbeton an. Für die finale Feinmodellierung spitzte er hier und schliff dort im frischen Zustand hernach einzelne Partien ab. «Das muss man sich vorstellen wie bei einem Steinmetz», erläutert Haas.
Hilfreiche Musterflächen
Für die möglichst originalgetreue Nachbildung kamen ausserdem mehrere Musterflächen zum Einsatz, welche der Felskünstler ebenfalls anhand der 3-D-Aufnahmen geschaffen hatte. Für die geologisch und tektonisch korrekte Form- und Farbgebung des künstlichen Felses steuerte der Rapperswil-Joner Geologe Alfred Gübeli seine Expertise bei.
Quelle: Gasser Felstechnik AG

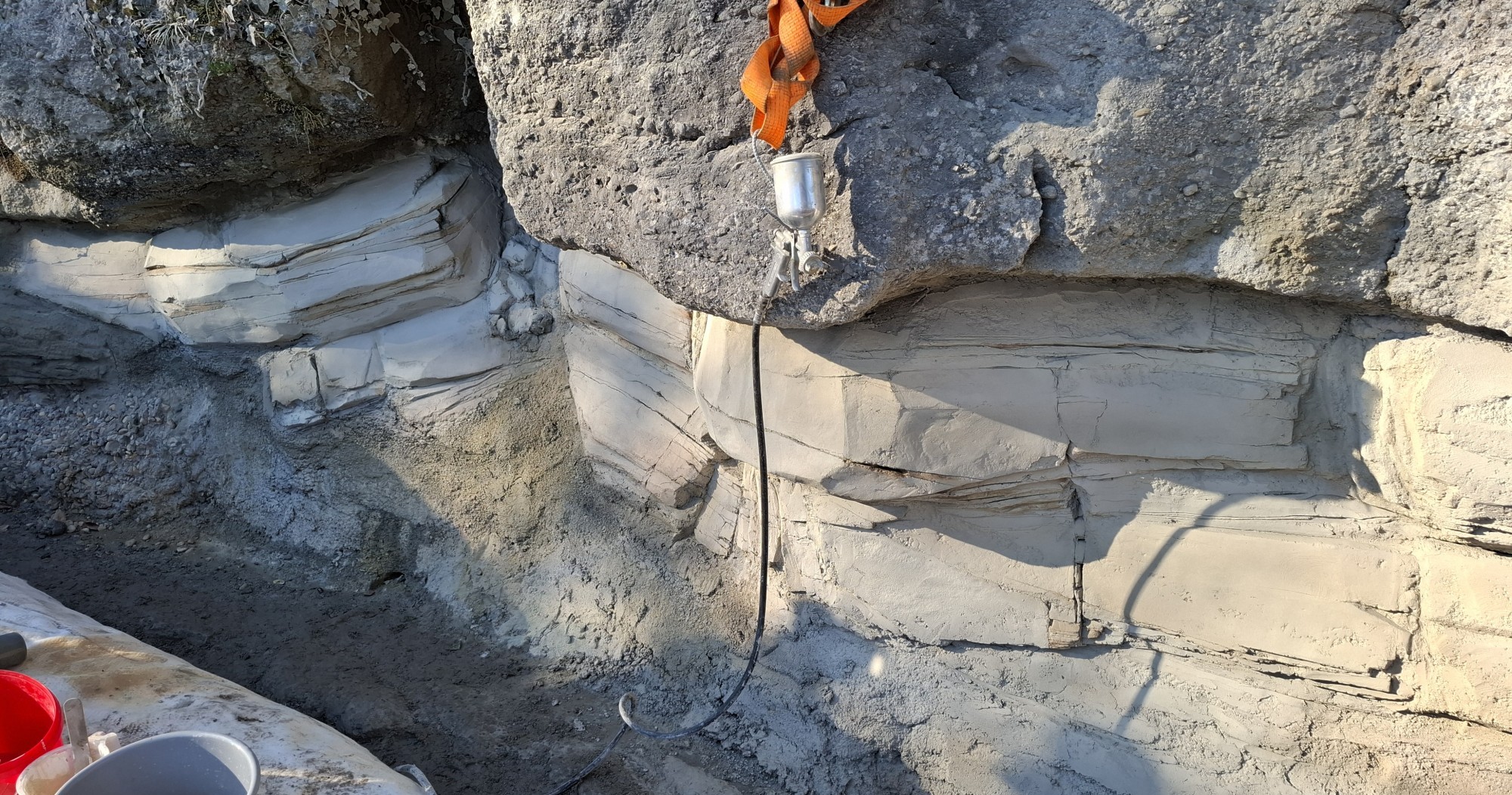

Die Kunstfels-Schicht vor dem abschliessenden Farbauftrag durch Besprayen. Bei der Felspartie im Bild handelt es sich um eine der Muster-Testffächen. Sie wurde 20 Mal besprayt, bis der richtige Farbton bestimmt war.
Auf einer Länge von rund 100 Metern und einer Höhe von 2 bis 3 Metern drei Lagen Spritzbeton mit einer Tiefe zwischen 30 Zentimetern und 1,50 Meter auf diese Art und Weise zu erstellen, verlängerte selbstredend die Bauzeit markant. Auch die Kosten stiegen durch die finale Kunstfels-Lage. Die genaue Bausumme kann Robert Haas nicht nennen, doch mehr als ein Drittel davon entfalle auf die besondere Bauweise.
Der überraschende Fund
Die Abläufe seien technisch anspruchsvoll und stark witterungsabhängig, fügt der Projektleiter an. Rückverankerungen, Testflächen und die Einhausungen, die sie erstellt hätten, um den Spritzbeton vor Niederschlägen zu schützen, hätten eine präzise Koordination erfordert. «Umso wichtiger ist die enge Zusammenarbeit aller Beteiligten», betont Haas. Zu Spitzenzeiten arbeiteten zwölf Personen aus drei Firmen gleichzeitig vor Ort. Abgesehen von örtlich auftretenden Kohleschichten, die an einem Abschnitt überraschenderweise zum Vorschein gekommen seien, habe die Geologie die Arbeiten leicht verzögert. So konnte das Projekt Ende April abgeschlossen werden. Auf den Erfahrungen, die sie in Rapperswil-Jona gewonnen hätten, könnten sie andernorts aufbauen, deutet Haas an. Am Bedarf für Felssicherungen an ähnlich exponierten Stellen dürfte es in Zukunft auch im Schweizer Mittelland nicht mangeln. «Auf jeden Fall nehmen die Naturgefahren durch die intensiveren Niederschläge infolge des Klimawandels zu», schliesst er. «Bauherrschaften, die den Zusatzaufwand nicht scheuen, können wir solche naturgetreuen Nachbildungen mit Kunstfels anbieten.»
