3D-Druck per Lichtbogen: Gedruckte Brücken aus Metall

Geschrieben von: Robert Mehl (rm)
Teaserbild-Quelle: Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

Neben dem bekannten 3D-Druck von Kunststoffen und Beton ist es seit einigen Jahren auch möglich, mit Metallen zu drucken. Das Verfahren basiert auf dem additiven Prinzip des Lichtbogenschweissens. Dabei sind verschiedene Techniken möglich.

3D_4

Quelle: Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

Nach mehr als zehn Jahren Forschung zum 3D-Druck mit Metallen an der TU Darmstadt wurde im Herbst 2019 die erste reale Brücke im 3D-Druckverfahren aus Stahl ausgedruckt.

Indirekt angefangen hat alles 2007 mit dem «Heatwave Radiator», der Abschlussarbeit von Joris Laarman an der Design Akademie in Eindhoven. Dieser ist – technisch gesehen – ein normaler, modular aufgebauter Heisswasserheizkörper, den man additiv zu einem grösseren Heizkörper verbinden kann. Er lässt sich nicht nur an eine Wand montieren, sondern auch um Raumecken führen. Laarman bezeichnet ihn aufgrund seiner floralen Form selber als «Rokoko-Heizkörper».

In seinem Schaffen wendet sich Laarman offensiv gegen die Maxime der Moderne, dass die Form der Funktion zu folgen habe, und kreiert bewusst von Ornament überbordende Objekte. Mit dieser Haltung fiel bei ihm der damals aufkommende 3D-Druck mit seinen gestalterischen Möglichkeiten auf besonders fruchtbaren Boden: Er war mit der erste Designer überhaupt, der 3D-Druck zu seinem künstlerischen Sujet machte. Gleichwohl der «Heatwave Radiator» selber noch nicht ausgedruckt wurde, kann er als dessen unmittelbarer Vorläufer bezeichnet werden.

Zwei Verfahrensweisen

Der 3D-Druck unterscheidet zwei Techniken: das additive und das subtraktive Verfahren. Während beim subtraktiven Verfahren mit einem Laser oder mit einer robotergeführten Fräse Material aus einem Werkstoff weggenommen wird, wird beim additiven Verfahren ein Werkstück mit einer computergesteuerten Düse aufgebaut.

Zu den etablierten Produkten zählen computergeschnittene Pappen im Modellbau (subtraktives Verfahren), der kunststoffbasierte 3D-Druck in kleinen Kammern sowie seit kurzer Zeit der 3D-Druck von ganzen Gebäuden mit dem Werkstoff Spritzbeton. Auf diese Weise wurde Anfang des Jahres 2021 im westfälischen Beckum das erste Wohnhaus auf deutschem Boden «ausgedruckt».

3D_15

Quelle: Robert Mehl

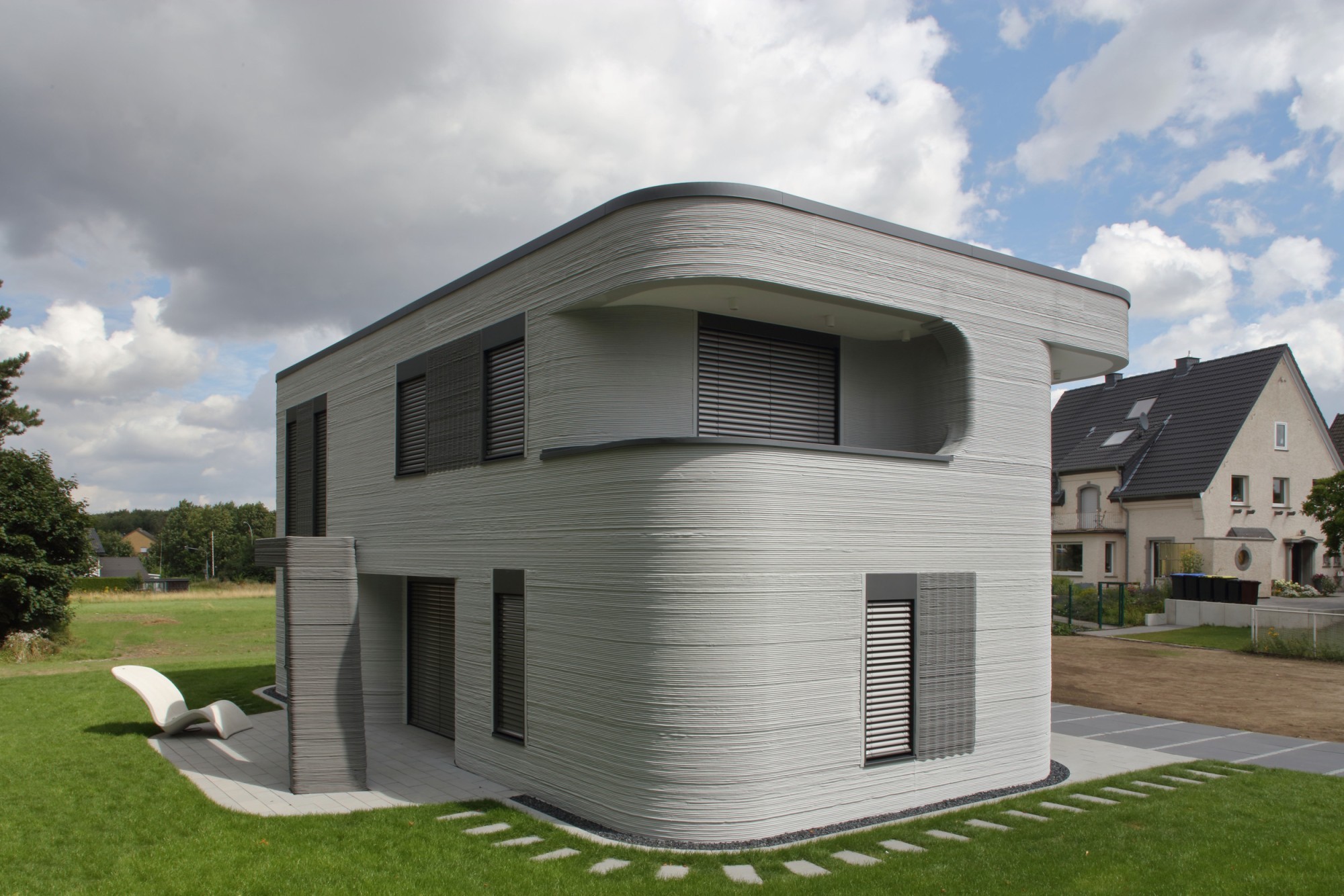

Das erste in Deutschland ausgedruckte Wohnhaus steht in Beckum.

Die allgemein verbreiteten Kunststoffdruckverfahren beziehungsweise das Verfahren mit Spritzbeton, welches beim Beckumer Projekt verwendet wurde, arbeiten mit sogenannten Gentry-Druckern: Dabei bewegt sich die materialgebende Spritzdüse auf einem Schlitten, der über ein entsprechendes Schienensystem in allen drei Dimensionen im Raum verschoben werden kann. Die zu erstellenden Werkstückdimensionen sind durch die Arbeitsraumgrösse limitiert.

Alternativ zu diesem System besteht die Möglichkeit, sowohl die additiv arbeitende Düse, wie auch einen subtraktiv arbeitenden Laser oder eine Fräse an einem Roboterarm zu montieren. Damit entfällt der definierte Raum, das  «bedruckbare» Volumen entspricht der Reichweite des Roboterarms – in der Regel einem Mass von rund 3,5 Metern. Montiert man darüber hinaus den Roboter auf einer Schiene, kann in einer Achse die realisierbare Werkstückdimension beliebig verlängert werden. Dies geschieht es derzeit beim «White-Tower-Projekt» der ETH Zürich, wo mehrere Meter lange Säulen aus Beton in einem Stück gedruckt werden.

3D_16

Quelle: Peri GmbH

Das Gentry-Verfahren arbeitet mit orthogonal angeordneten Schienen, auf denen ein Schlitten gleitet.

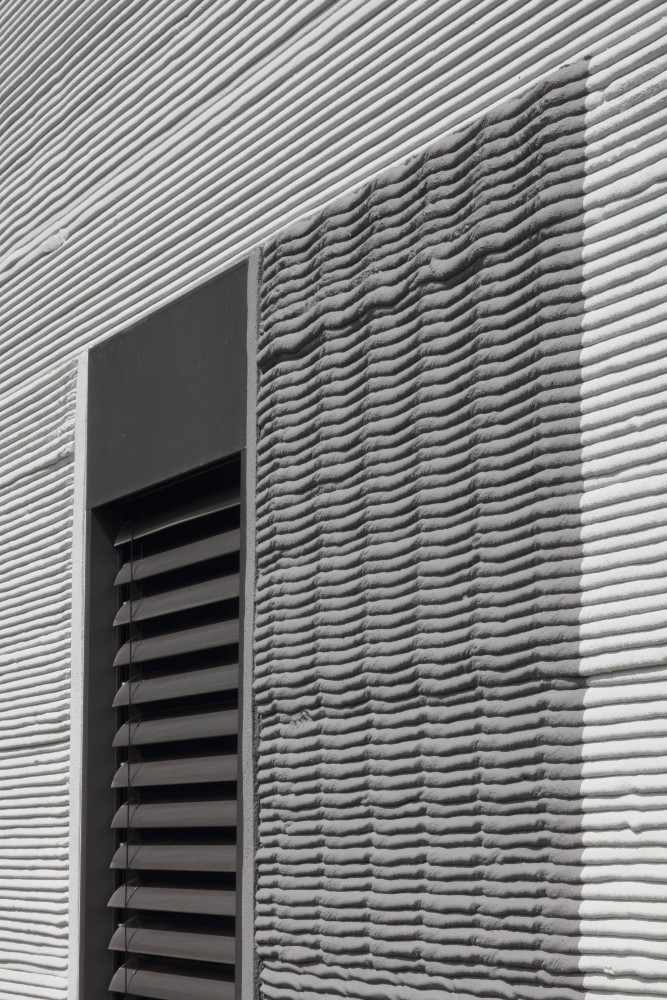

3D_17

Quelle: Peri GmbH

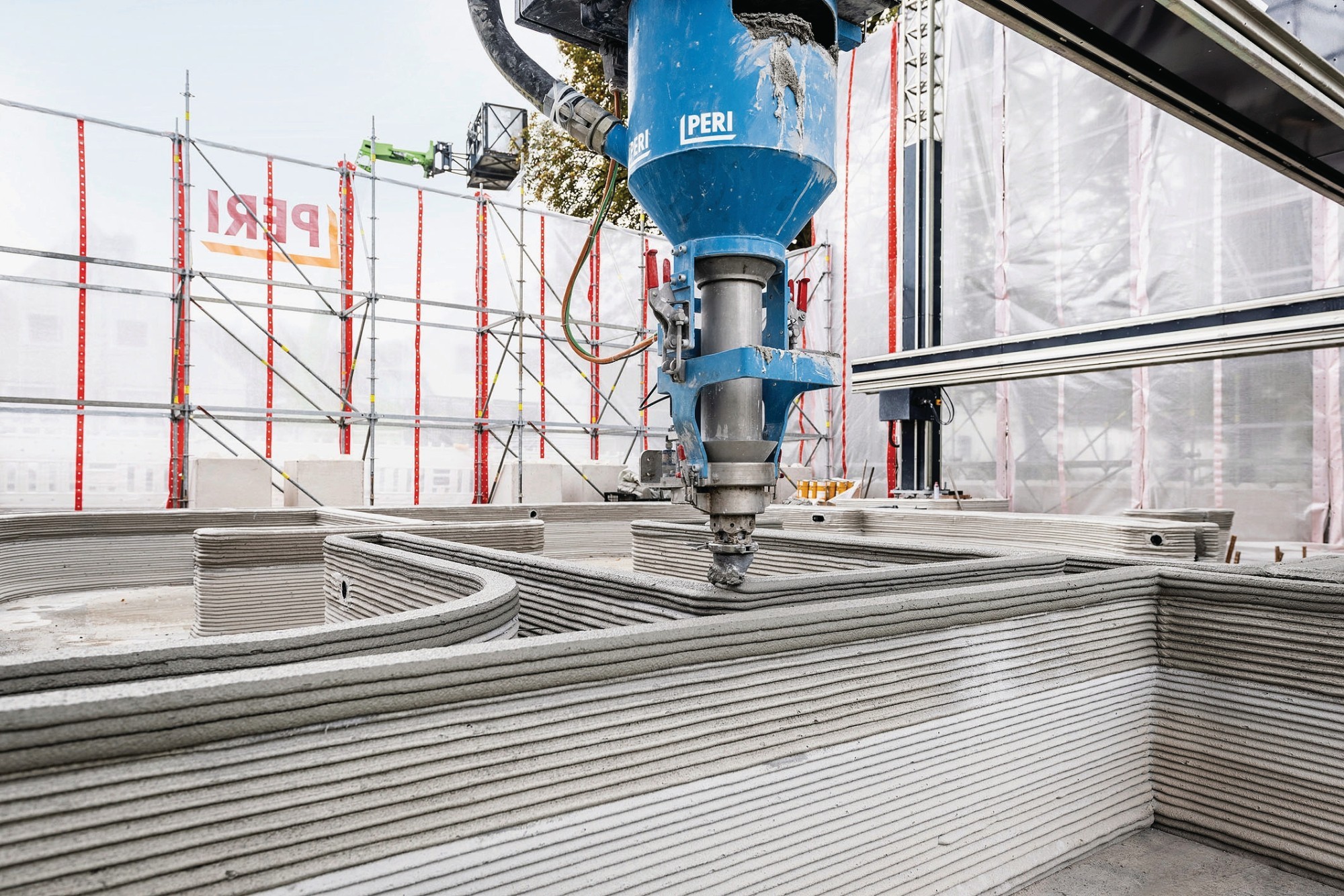

Auch hier entstehen dünne horizontale Druckschichten.

Druckverfahren mit Metallen

Auf diesen grundlegenden Prinzipien basiert auch das Drucken von Metallen, insbesondere das von Stahl. Denn das Lichtbogenschweissen ist im Grunde genommen ein additives Verfahren. Ein Schutzgasschweissgerät verfügt über eine Spitze, an die ein Schweissdraht herangeführt wird. Über einen energiereichen Lichtbogen wird ein kleiner Teil des Drahtes für Sekundenbruchteile verflüssigt und einem Werkstück in definierter Menge angefügt.

Mit dem Schutzgas verhindert man eine unmittelbare Oxidation und steuert zudem die Erstarrungsdauer des aufgeschmolzenen Stahltropfens. Dessen Grösse kann man mathematisch ein definiertes Volumen zuweisen. So lassen sich mit dem Lichtbogenschweissen nicht nur bestehende Bleche zu einem Bauteil verbinden, es ist auch möglich – sofern der Schweisskopf präzise geführt wird – ganze Werkstücke zu erstellen, also «auszudrucken».

3D_6

Quelle: Claus Voelker, Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

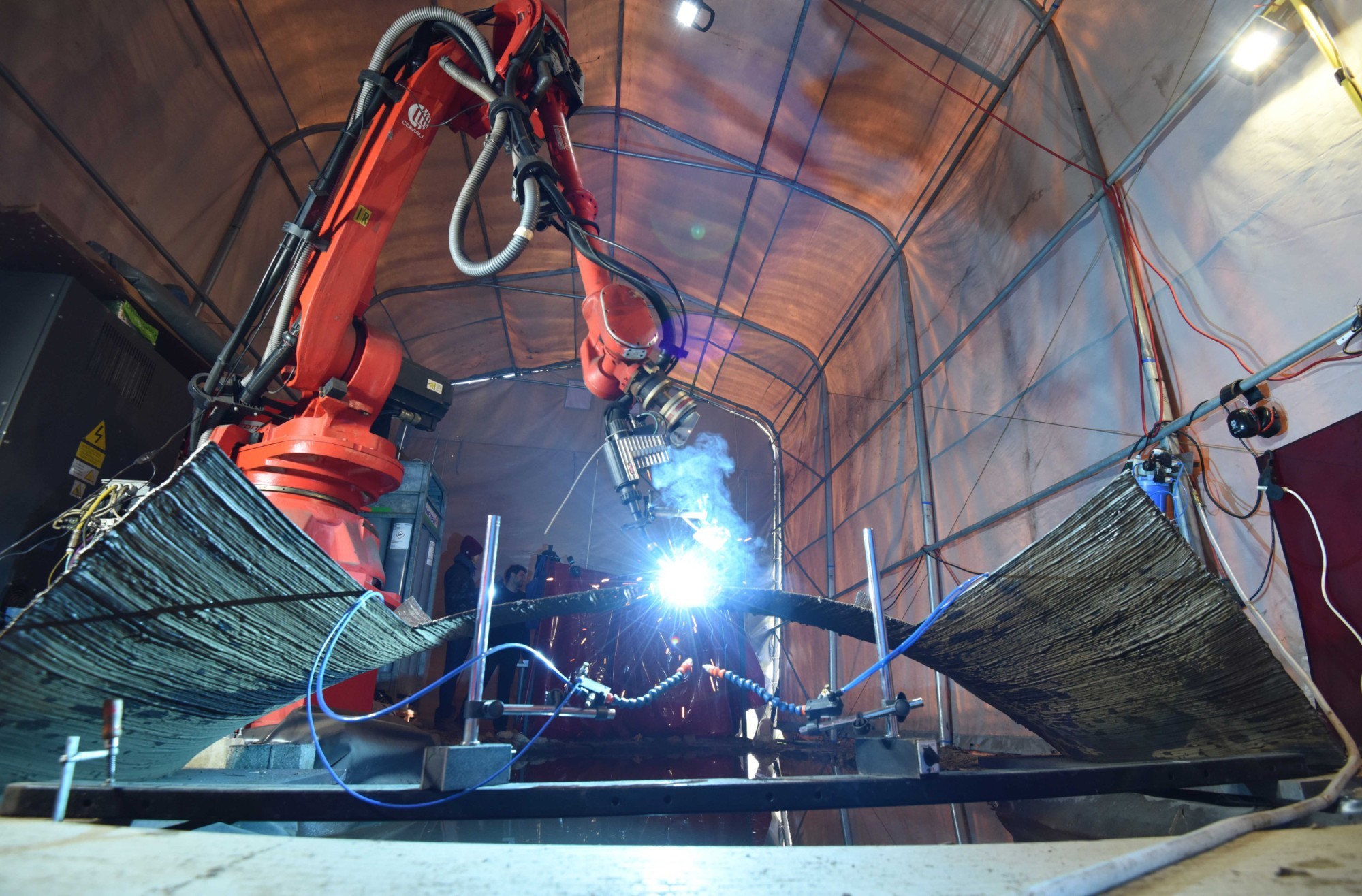

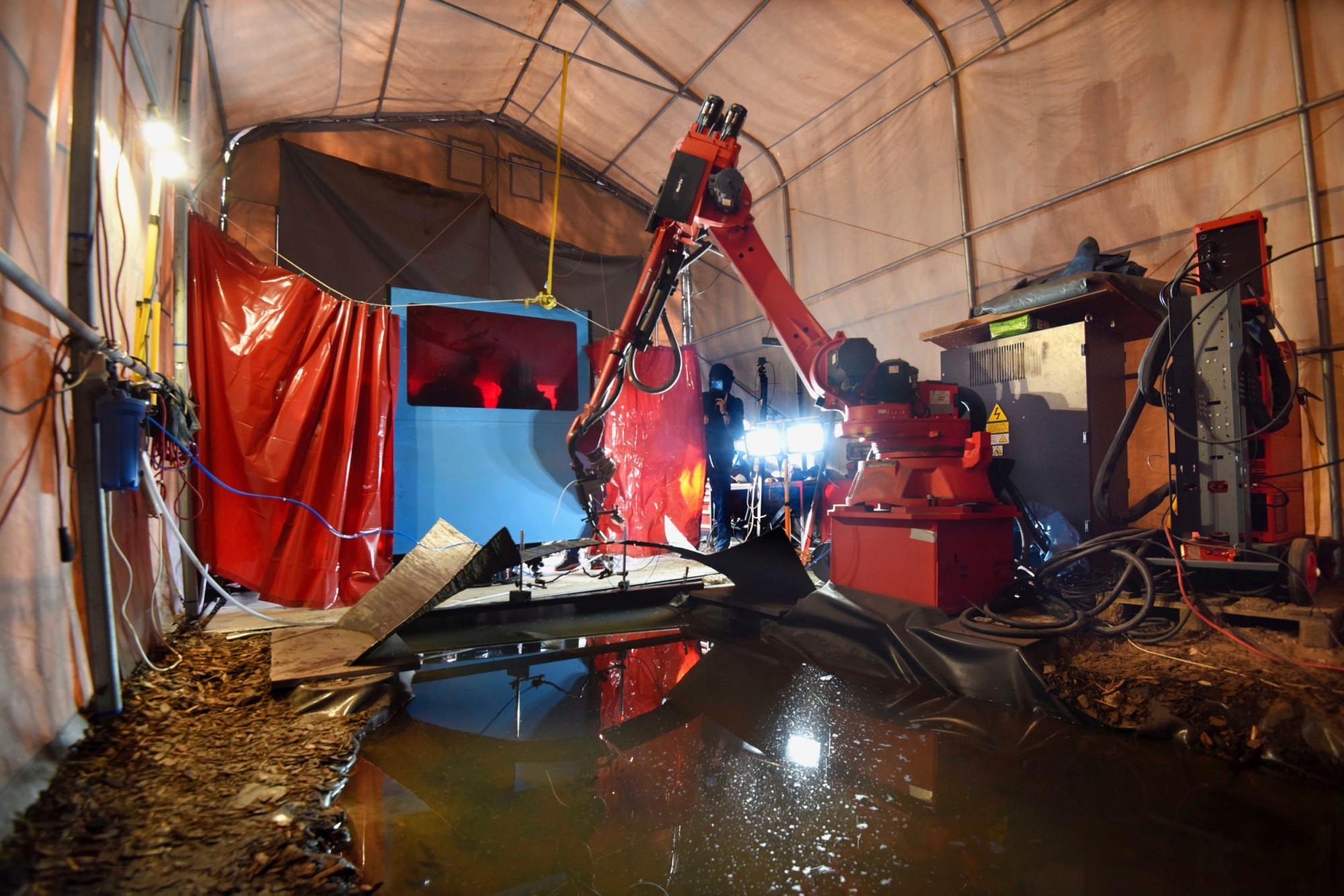

Für den 3D-Druck wurde auf den Roboterarm ein speziell entwickelter Lichtbogen-Schweisskopf montiert. Gearbeitet wurde in einem Zelt.

3D_7

Quelle: Claus Voelker, Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

Die Brücke wurde zwar über einer Wasserfläche in-situ gedruckt. die Arbeiten erfolgten jedoch in einem Schutzzelt.

Brückenschlag der TU Darmstadt

Das Institut für Stahlbau und Werkstoffmechanik der TU Darmstadt unter der Leitung von Professor Jörg Lange beschäftigt sich schon seit einigen Jahren mit diesem Verfahren. Dabei liegt der Forschungsschwerpunkt auf einer robotisch erstellten Verbindung von konventionell gewalzten Stahlträgern, wie sie im Hallen- oder Brückenbau erforderlich sind.

Fischer hatte in seiner Doktorarbeit nachgewiesen, dass 63 Prozent der Produktionszeit im Stahlbau auf das Erstellen von Anschlüssen und Knotenpunkten wie etwa Kopfplatten, Steife oder Fahnenbleche entfallen. Diese Arbeiten erfolgen durchweg manuell und sind zudem entsprechend fehleranfällig. [1]

Insgesamt dauerten die Forschungen an der TU Darmstadt zum 3D-Druck mit Metallen mehr als zehn Jahre. Nach der Erstellung verschiedener kleinerer Demonstratoren entschied sich das Forschungsteam um Lange im Herbst 2019 für den Ausdruck einer realen Brücke im 3D-Druckverfahren aus Stahl.

Mit dem in zwei Monaten realisierten Objekt, das eine Spannweite von 2,80 Metern besitzt, wiesen die Wissenschaftler zwei Dinge nach: Zum einen, dass es auch mit Stahl möglich ist, «schräg» zu drucken, also nicht nur vertikal eine neue Schicht auf einer älteren zu platzieren, sondern dass man sich mit einem über fünf Achsen gesteuerten Roboterarm beim Stahldruck auch frei im Raum bewegen kann.

Zum anderen zeigten sie, dass der Brückenschlag auch über eine Wasserfläche hinweg erfolgen kann. Es ist nicht erforderlich, die Werkstücke in einem definierten Raum, wie einer Werkshalle, vorzuproduzieren. Obwohl die Darmstädter Brücke mit ihren Brückendimensionen eher bescheiden ist, wurde diese Ortsunabhängigkeit bislang nicht übertroffen.

3D_5

Quelle: Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

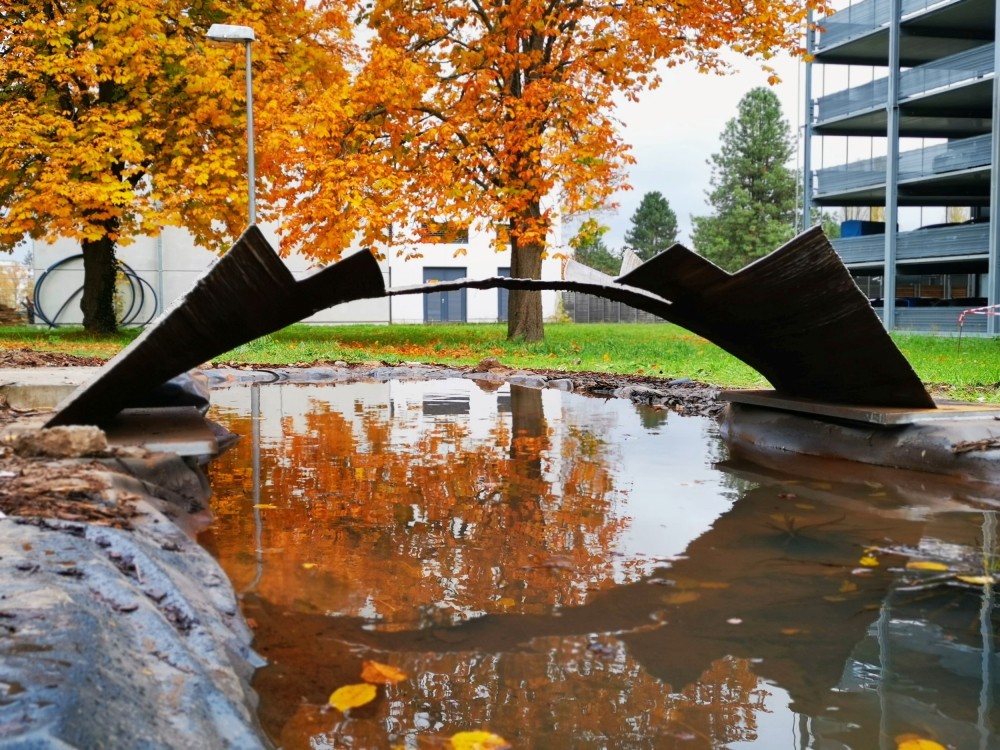

Die Wasserfläche für den Brückenbau befand sich auf dem Campus der TU Darmstadt. Das Zelt wurde nach der Fertigstellung wieder abgebaut.

Brücke für Amsterdam

Dieses Jahr kam erneut Bewegung in die Entwicklung des 3D-Druck-Verfahrens mit Metallen: Im Juli 2021 wurde über die Oudezijds Achterburgwal, einer kleinen Gracht in der Amsterdamer Altstadt, eine kleine Fussgängerbrücke geschlagen. Das Ereignis erregte viel Aufmerksamkeit, da die Brücke von der Niederländischen Königin Maxima eingeweiht und der Öffentlichkeit übergeben wurde. Doch es handelt sich dabei nicht um die weltweit erste im 3D-Druck-Verfahren erstellte Brücke, wie bei der Übergabe verkündet wurde, sondern «nur» um ein etwa doppelt so grosses Projekt, an dessen Design jedoch sichtbar Hand angelegt wurde.

3D_8

Quelle: Institut für Stahlbau und Werkstoffmechanik, TU Darmstadt

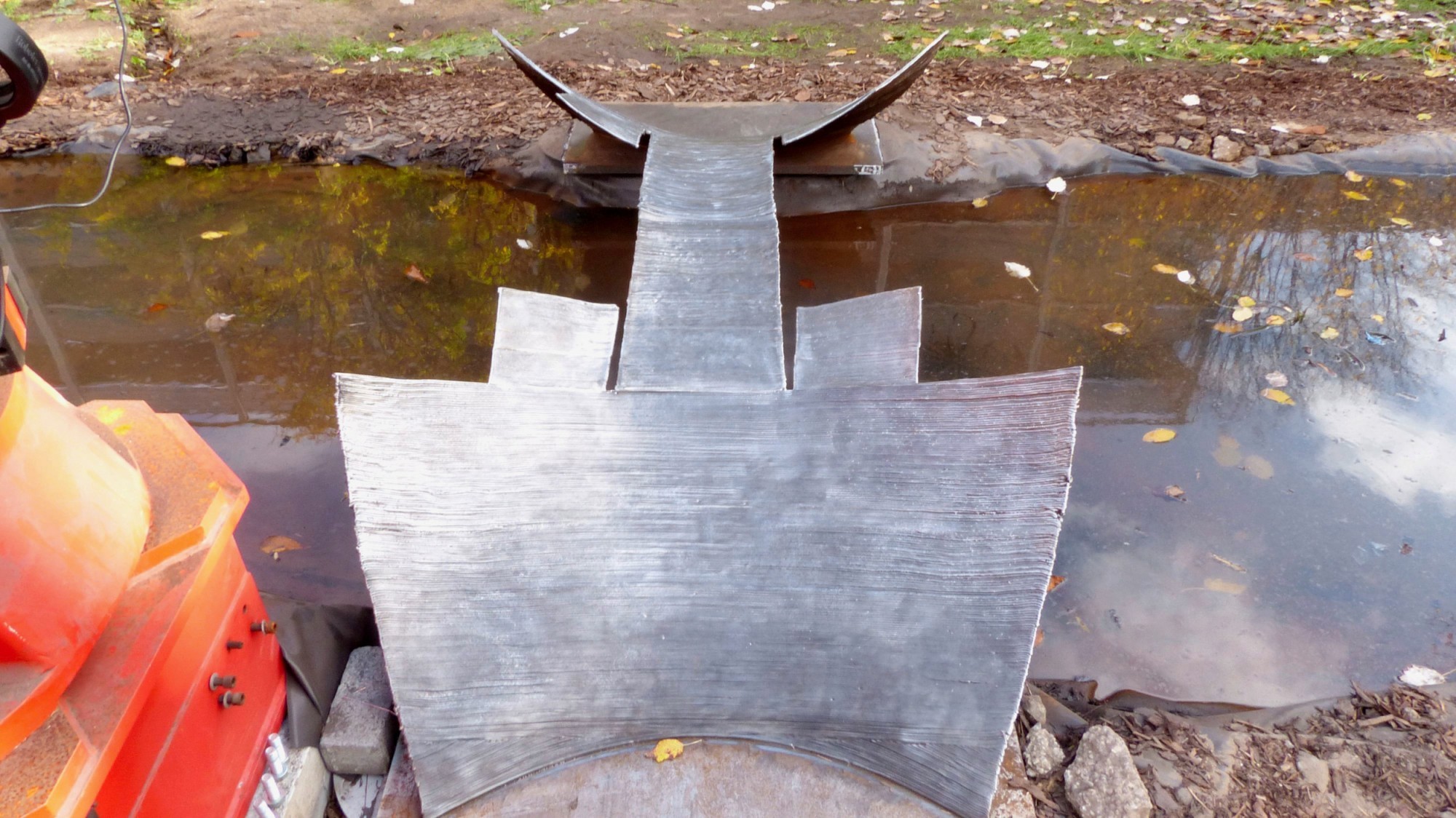

Seitenansicht der Brücke: Gut erkennbar sind die horizontalen Schichtlagen. Allerdings zeigte die TU Darmstadt, dass man auch geneigte Lagen erzeugen kann.

Entworfen wurde die Brücke von Joris Laarman, dem bereits erwähnten geistigen Vater des «Rokoko-Heizkörpers». Realisiert wurde das Projekt mit der Computerdruckfirma MX 3D. Professor Jörg Lange von der TU Darmstadt stellt zur Brücke fest, dass diese in einer Werkshalle vorproduziert wurde.

Zudem war die Amsterdamer Brücke für den Druck um 90 Grad in der Senkrechten gedreht wurden, quasi hochkant auf der Seite stand, als die Metalllagen horizontal aufeinander liegend aufgetragen wurden.

Darüber hinaus besteht sie aus mehreren Bauteilen, die von bis zu sechs Robotern gleichzeitig ausgedruckt wurden. Der Transport der Brücke zur Baustelle erfolgte in Einzelteilen. Dort wurde sie von Hand zusammenschweisst. In ihrer finalen Position verlaufen nun diese Schweisslagen senkrecht, was die Regenwasserdrainage begünstigt. Horizontale Rillen, in denen sich Staunässe bildet, gibt es keine.

Die Brücke über die Oudezijds Achterburgwal wurde aus Edelstahl gedruckt, um sie unempfindlich gegenüber dem Wettergeschehen zu machen. Die Darmstädter Brücke besteht hingegen aus dem handelsüblichen Schweissdraht «G3Si1», der natürlich zur Korrosion neigt.

3D_9

Quelle: Robert Mehl

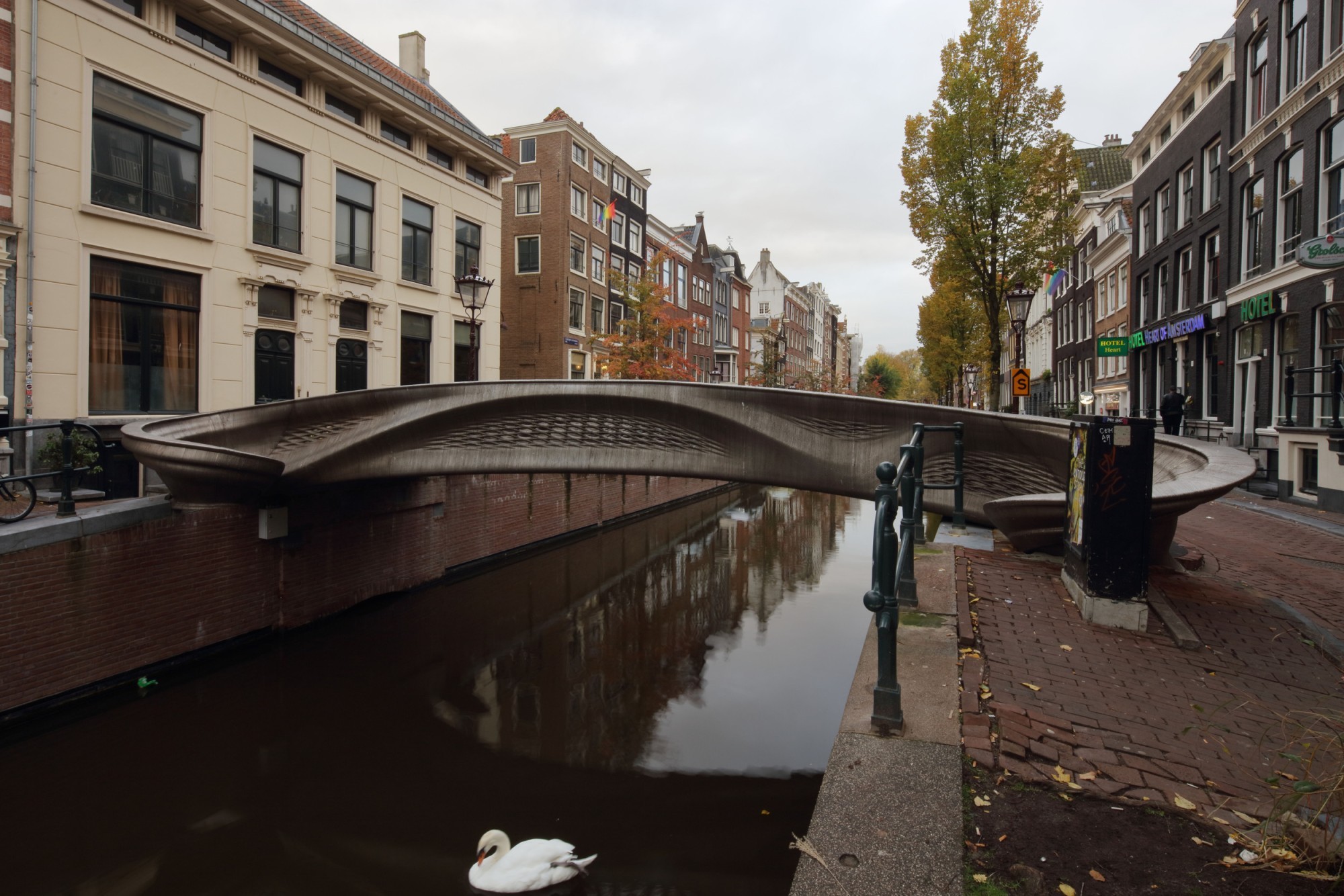

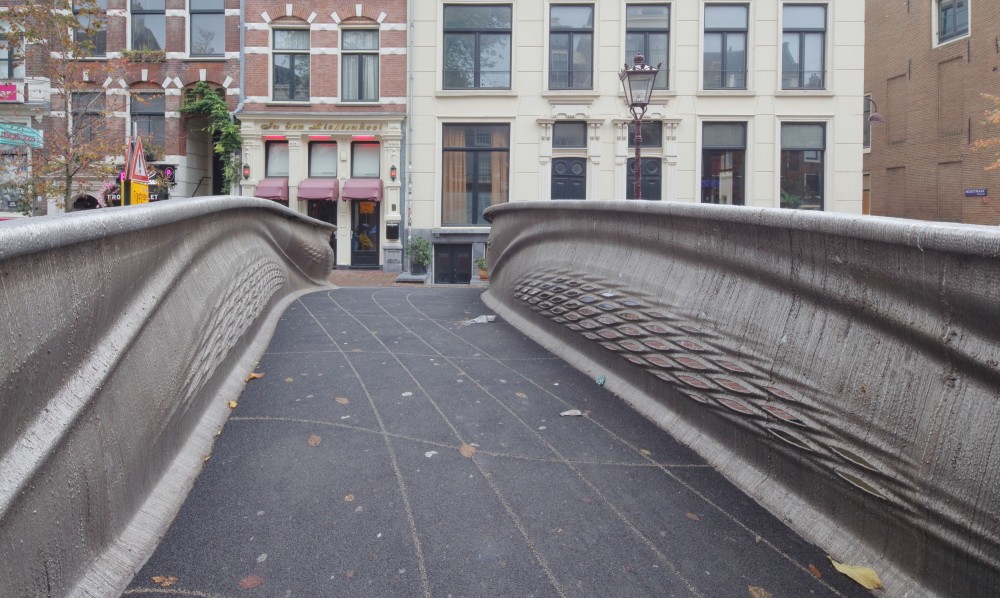

Die Brücke von MX 3D überquert in Amsterdam den Oudezijds Achterburgwal auf Höhe der Hausnummer 116 B. Der Blick aus nördlicher Richtung auf die Brücke.

Materialforschung am Bau

Die Darmstädter Wissenschaftler hatten es sich primär zur Aufgabe gesetzt, zu beweisen, dass auch mit herkömmlichen Materialien ein Metalldruck möglich ist. Zwischenzeitlich konnten sie jedoch aufzeigen, dass mit dem Schweissdraht «G3Si1» gedruckte Werkstücke ein vergleichbares Elastizitätsmodul – wie etwa bei gewalztem Stahl – besitzen und Knotenverbindungen damit problemlos zu erstellen sind. Bei Edelstahl wurde hingegen dessen starke Neigung zur Orthotropie nachgewiesen, das heisst, dass dessen Festigkeit in Druckrichtung deutlich höher als quer zu dieser ist.

Nach dem erfolgreichen Bau des Brückendemonstrators beschäftigte sich das Institut für Stahlbau und Werkstoffmechanik der TU Darmstadt mit zwei grundlegenden Themen: Zum einen wollte man das Drucken von Metallen berechenbar machen, sodass entsprechende Prüfnachweise erstellt werden können, die für einen Prüfingenieur nachvollziehbar sind und die von der Bauaufsicht anerkannt werden.

3D_10

Quelle: Robert Mehl

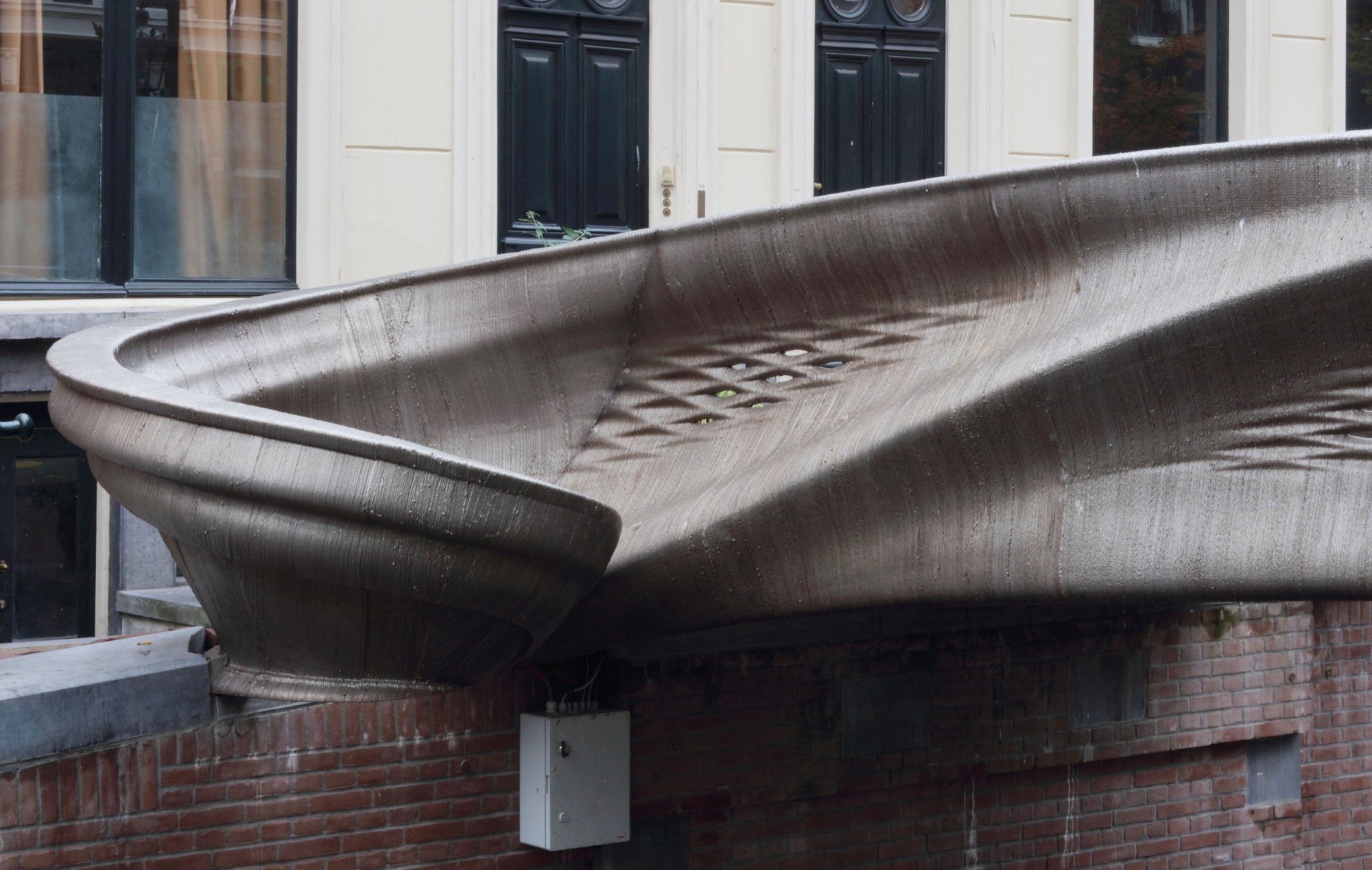

Die Brückenform hat im Grundriss eine geschwungene S-Form. Um die Brücke in ihrer Mitte leichter zu machen, sind die Geländergefache perforiert.

Zum anderen betraf es die  Oberflächen, denn sowohl bei der Darmstädter wie auch bei der Amsterdamer Brücke war gestalterisch eine strukturierte Oberfläche erwünscht. Es gibt aber auch Anwendungen, wo sich dies als Nachteil erweist. Bei zyklisch beanspruchten Bauteilen ist eine glatte Oberfläche relevant, um deren Materialermüdung vorzubeugen, da strukturierte Oberflächen zu einer Kerbwirkung beim Bauteil neigen.

Im konkreten Fall betraf es die robotische Nachbearbeitung mit Fräsaufsätzen. Statt dem Schweisskopf wurde der Roboter mit einer Fräse bestückt. Diese Materialabtragung könnte man als weiteren, diesmal subtraktiven 3D-Druck bezeichnen. Ein Problem stellt hier die Druckungenauigkeit beim Lichtbogenschweissen dar, da es durch die unvermeidlichen, schnellen Temperaturwechsel zu Schweissverzügen kommt.

Deshalb muss das Werkstück vor einer subtraktiven Nachbearbeitung mit einem 3D-Scanner eingemessen werden, da der reale Ausdruck nur bedingt dem virtuellen Computermodell entspricht. Und auf Basis dieser Realgeometrie wird dann individuell eine «passende», glatte Oberfläche gefräst.

3D_11

Quelle: Robert Mehl

An den Brückenköpfen gehen die Geländer in eine trichterartige Spirale über. Die Formen erinnern an den Jugendstil.

Schutzgas ist nicht gleich Schutzgas

Unlängst hat sich das Darmstädter Institut auch mit dem Einfluss von Schutzgas beim 3D-Druck beschäftigt. Grundsätzlich wird hier das Edelgas Argon unter Zugabe unterschiedlich hoher Kohlendioxid- und Sauerstoffanteile verwendet. Handelsüblich ist ein etwas über 80 Prozent liegender Anteil an Argon, der Rest ein zweistelliger Kohlendioxidwert und eine einstellige Sauerstoffbeimischung.

Diese Zusammensetzung hat sich beim Metalldruck als weniger effizient herausgestellt als ein Arbeiten mit hochprozentigen Edelgasmengen. Grund ist, dass im entstehenden Schweissplasma, also bei 2000 bis 3000 Grad Celsius, auch das Kohlendioxid in seine Bestandteile aufgespalten wird. Es verbrennt dann ebenfalls und steigert damit noch einmal die Plasmatemperatur.

Dieser Effekt verlängert wiederum die Zeitspanne, die für die Erstarrung des zuvor gesetzten Schweisspunkts erforderlich ist. Im Resultat druckt der Roboter deshalb langsamer. Hier ist abzuwägen, was wirtschaftlicher ist: Die schnellere robotische Fertigung oder das teurere Schutzgas.

3D_12

Quelle: Robert Mehl

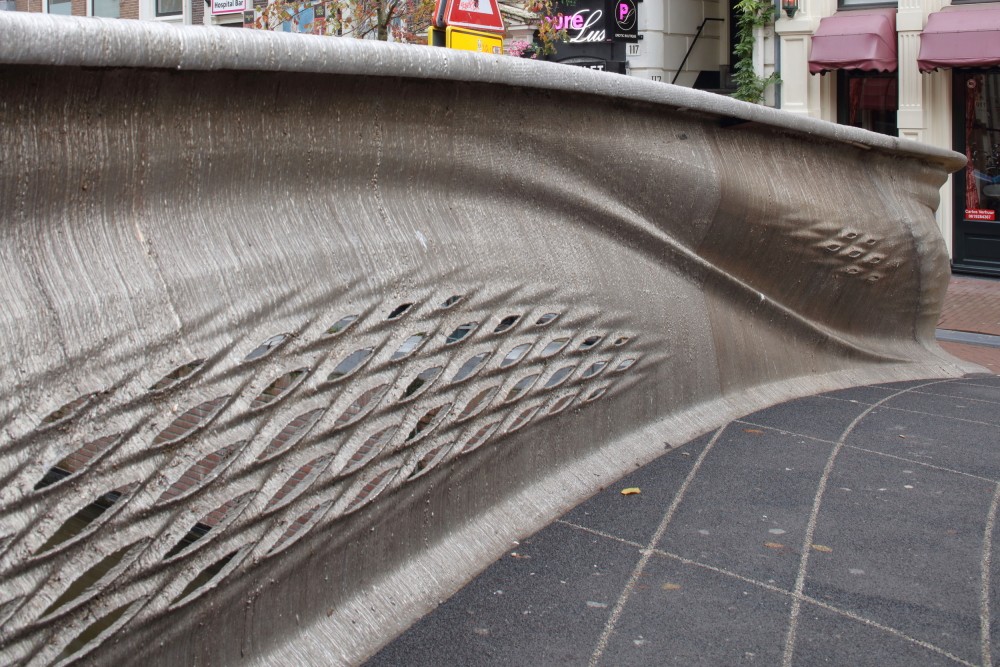

Um die Brücke in ihrer Mitte leichter zu machen sind die Geländergefache perforiert.

Metalldruck mit Pulver

Neben dem oben beschriebenen WAAM-Verfahren (Wire Arc Additive Manufacturing) gibt es im 3D-Metalldruck eine laserbasierte Technologie, die auf der Verwendung von Metallpulver beruht. Hier schmilzt ein leistungsstarker Laser selektiv ein Pulverbett auf, während fortwährend eine Maschine weitere Schichten gleichmässig in diesen Arbeitsraum einbringt. Dieses Verfahren ist dem zu Anfang beschriebenen Gentry-Bereich zuzuordnen, prozesstechnisch ähnelt es dem 3D-Kunststoffdruck.

Tatsächlich existiert dieses Verfahren schon seit mehr als einer Dekade und wird vor allem durch die Automobilindustrie vorangetrieben. Der grosse Vorteil des Verfahrens ist eine bis in den Mikrometerbereich gehende Präzision, die mit dem WAAM-Verfahren unerreichbar ist.

Für das Bauwesen nachteilig sind die vergleichbar geringen Verarbeitungsmengen. Während Jörg Lange den Druckausstoss bei dem schweissdrahtbasierten Verfahren auf fünf bis zehn Kilogramm pro Stunde  beziffert, schätzt er bei dem Metallpulververfahren eine Maximalmenge von 100 Gramm pro Stunde.

Als zweiten Faktor nennt er die exorbitanten Materialkosten. So wäre für das besonders feine, natürlich vollkommen entmagnetisierte Stahlpulver ein Preis von mehr 100 Euro pro Kilogramm anzusetzen, wohingegen der handelsübliche Schweissdrahtpreis zwischen einem und zwei Euro pro Kilogramm liegt.

Dennoch sieht Lange für das WAAM-Verfahren zum roboterbasierten Drucken im Bauwesen eine Zukunft. Er konnte nachweisen, dass das Verfahren keine Konkurrenz für die klassischen Stahlbautrieben darstellt, sondern für diese eine interessante Option sein kann, um die hohen Produktionskosten langfristig zu senken. Ein entsprechendes Feedback hat er von seinen Industriepartnern bereits erhalten.
